Fonctionnalité:
Puissance de sortie supérieure pour le meulage intensif
Conception ergonomique pour les zones difficiles d'accès
Faible entretien avec une grande durabilité
Compatibilité avec des sources d'alimentation 200 V/300 Hz
Spécification:
La Meuleuse Droite Haute Fréquence FUJI HIC-3802 n'est pas seulement un outil de remplacement ; c'est une mise à niveau industrielle. Conçue pour combler le vide laissé par les marques européennes réduisant la production de 300Hz, la HIC-3802 est une évolution robuste de la légendaire HIC-802.
Conçue spécifiquement pour les fonderies, les chantiers navals et les ateliers de fabrication lourde, cet outil excelle là où les meuleuses d'angle échouent. Son nez allongé et mince pénètre profondément dans les pièces moulées, les intérieurs de tuyaux et les machines complexes pour ébavurer et lisser les soudures avec une précision de 18 000 tr/min.

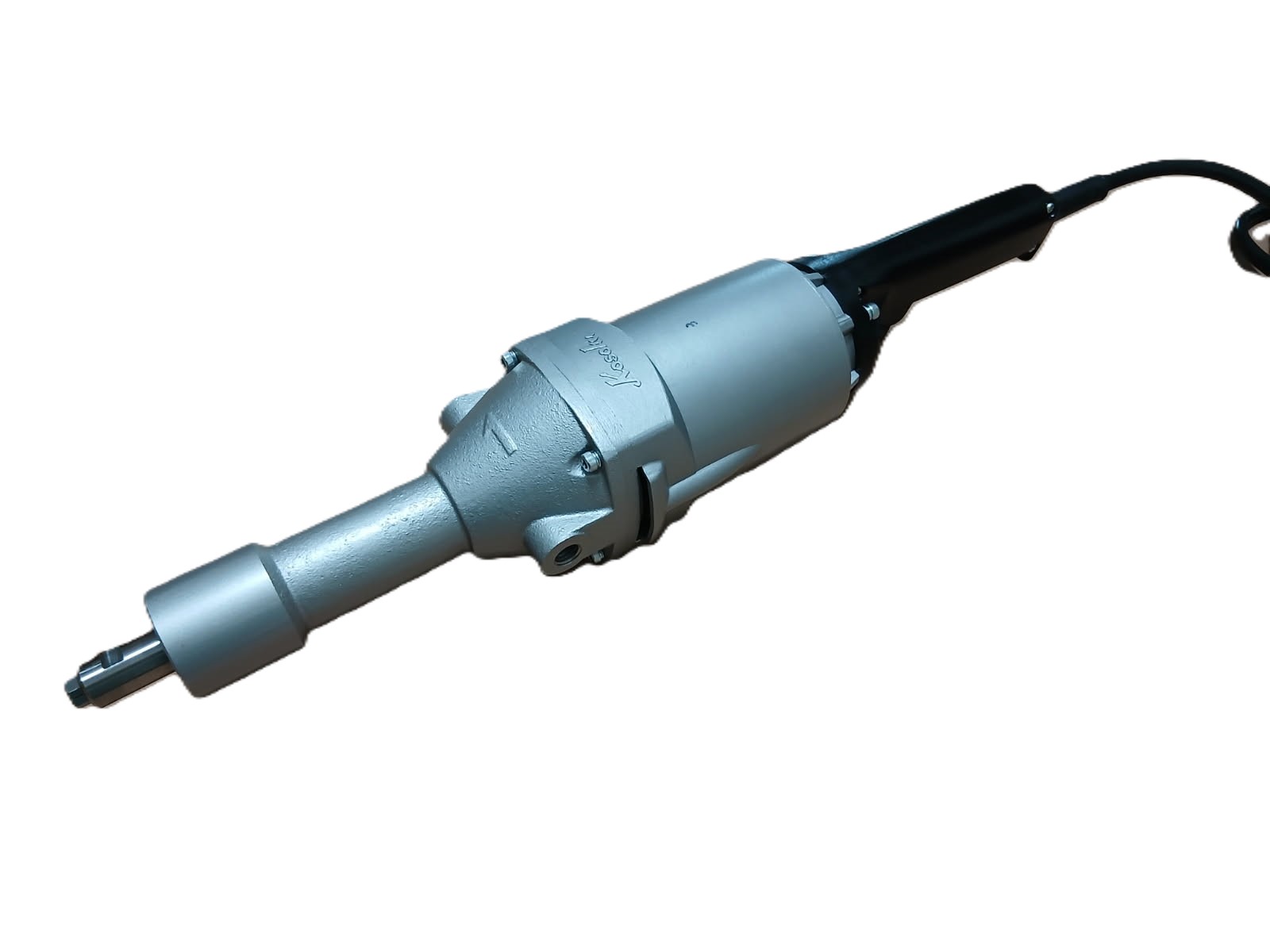

Fig 1. La HIC-3802 dispose d'une tête mince allongée pour une portée profonde dans les espaces confinés.Contrairement aux outils pneumatiques standard qui perdent du couple sous charge, le moteur à induction haute fréquence de la HIC-3802 maintient une vitesse de rotation constante. Cela se traduit par :
Basées sur le manuel d'instructions officiel de la HIC-3802, ces spécifications confirment la préparation de l'outil pour les cycles industriels lourds.
| Modèle | HIC-3802 |
|---|---|
| Tension / Fréquence | Triphasé 200V / 300Hz |
| Puissance d'Entrée | 1 600 W |
| Ampérage | 6,0 A |
| Vitesse à Vide | 18 000 min⁻¹ (tr/min) |
| Capacité de Meule | Diamètre max 50mm (Doit être classé 50m/s ou plus) |
| Poids Net | 4,7 kg (sans cordon) |
| Accessoires Standard | Clé de verrouillage de broche, Clé de verrouillage de pince, Poignée latérale |
Les outils haute fréquence fonctionnent différemment des meuleuses standard. Pour assurer la sécurité et la longévité, respectez strictement ces protocoles vérifiés par le manuel.
Avant utilisation, vous DEVEZ confirmer que le moteur tourne dans le sens de la flèche sur la tête. Utiliser la meuleuse en sens inverse peut provoquer le desserrage de la pince et le détachement de la meule à grande vitesse.
Correction : Si la rotation est inversée, échangez 2 des 3 conducteurs d'alimentation (Noir, Blanc, Rouge) dans la prise.
Un montage incorrect entraîne des vibrations et une défaillance de la meule. Suivez ces étapes :
Avant de toucher la surface de travail :
Ne forcez pas l'outil. La vitesse élevée (18 000 tr/min) fait le travail. une forte pression réduira la vitesse de rotation, surchauffera le moteur et produira une mauvaise finition. Utilisez le propre poids de l'outil et une légère pression de contact.
Fig 3. Meulage de précision avec meules sur tige dans une installation de fabrication.Cet outil nécessite un Générateur ou Onduleur Haute Fréquence dédié produisant 200V/300Hz. NE JAMAIS brancher ceci directement sur une prise murale standard (50/60Hz), car cela brûlerait le moteur instantanément.
Bien que physiquement possible, ce n'est pas recommandé. L'outil est optimisé pour 300Hz. Le faire fonctionner à 250Hz réduira le RPM de 18 000 à environ 15 000, diminuant l'efficacité. Vérifiez toujours les spécifications de votre générateur.
Utiliser une meule de plus de 50mm augmente dangereusement la vitesse périphérique au-delà de la limite de sécurité, risquant l'explosion de la meule. Cela surcharge également le moteur.
Pour le meulage lourd, oui. Le couple élevé du moteur de 1600W nécessite une opération à deux mains pour la sécurité et la stabilité.
Avec les pénuries mondiales d'outils haute fréquence, le stock est limité. Assurez-vous que votre fonderie ou chantier naval maintienne une productivité maximale.
Explorez d'autres Outils Haute Fréquence.
Les produits Fuji sont fabriqués selon des exigences de processus standard japonais stricts. Chaque meule est conçue pour répondre ou dépasser les JIS (Normes Industrielles Japonaises), telles que JIS R 6242 et B 4051. Notre logique d'ingénierie de base priorise la protection maximale de l'opérateur en maintenant des facteurs de sécurité et des capacités de vitesse d'éclatement qui surpassent souvent les normes les plus élevées de l'industrie.
| Région Standard | Facteur de Sécurité (Multiplicateur d'Éclatement) | Logique de Sécurité & Référence |
|---|---|---|
| FUJI (Haute Précision) | > 2.0x | Conçu pour dépasser les exigences JIS pour une fiabilité maximale. |
| Japon (JIS R 6242) | 2.0x | Sécurité Extrême : Une meule classée à 80m/s doit résister à un test d'éclatement à 160m/s. |
| Europe (EN 12413) | 1.73x | Risque Équilibré : Fournit une redondance de sécurité élevée pour la plupart des applications industrielles. |
| USA (ANSI B7.1) | 1.5x | Axé sur l'Efficacité : Repose sur la protection des machines et les procédures opérationnelles. |
Guide de Sélection des Abrasifs
Sélection des grains (A, WA, AZ, etc.) basée sur la dureté du matériau et la précision du meulage.
Interprétation des Symboles d'Avertissement
Icônes de sécurité standardisées pour une opération sûre et l'utilisation du carter de protection.
Lors du déploiement d'outils haute performance Fuji sur les marchés étrangers, assurez-vous que la fréquence et la tension du réseau électrique régional correspondent aux spécifications de l'outil. Pour maintenir la sécurité supérieure de vitesse d'éclatement des meules Fuji, stockez les abrasifs dans un environnement sec et tempéré. L'humidité peut dégrader le liant résine, réduisant potentiellement la résistance de la meule aux forces centrifuges.
Ce produit est strictement conforme aux Normes Techniques de Sécurité des Appareils et Matériaux Électriques (Contre-mesures contre le Bruit), révisées en vertu de l'Ordonnance No. 57 du Ministère de l'Économie, du Commerce et de l'Industrie (METI).
*Date Officielle d'Application : 1er avril 2013. Cela garantit une compatibilité électromagnétique (CEM) maximale et une stabilité opérationnelle dans les environnements industriels.
Note Professionnelle : Pour l'approvisionnement industriel mondial, ces normes japonaises METI garantissent que les outils Fuji répondent à des exigences de réduction de bruit de haut niveau, critiques pour les ateliers de précision en Europe et en Amérique du Nord.
